Опорные теплоизоляционные кольца

опорное кольцо ОККВ АМАКС
от 50 руб. / шт.
-+
цена не является офертой
Параметры товара
Плотность:
160 кг/м3
Длина:
50 мм
Покрытие:
Нет
Горючесть:
НГ
Температура:
до 650°С

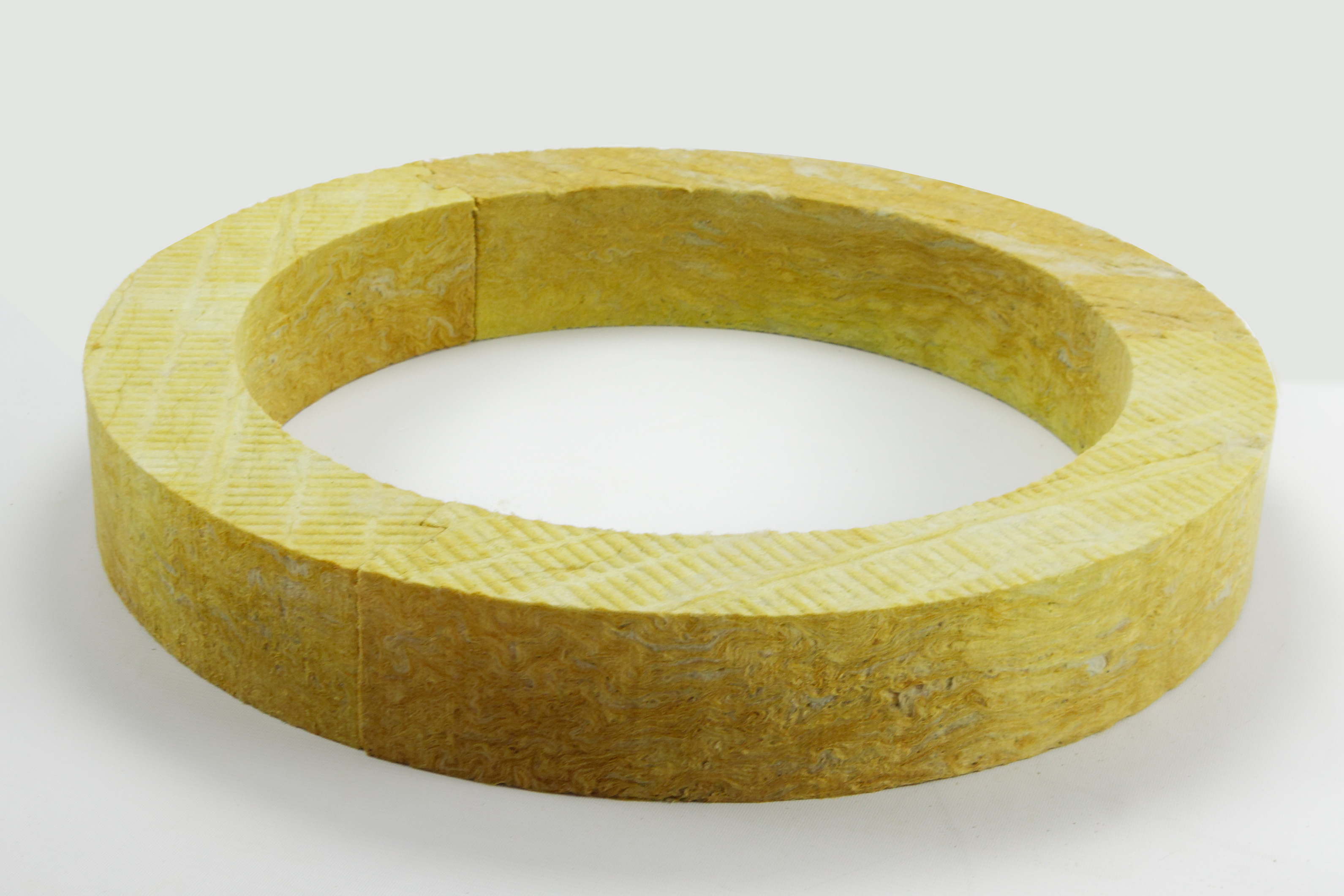

Опорные теплоизоляционные кольца АМАКС или опорные цилиндры используются для компенсации несущей нагрузки от веса покровного оцинкованного кожуха на теплоизоляционный слой. Сокращенное наименование номенклатурной позиции - ОККВ.

Данные изделия изготавливаются из каменной базальтовой ваты плотностью не менее 150 кг/м3. Толщина опорных колец делается аналогичной толщине общего теплоизоляционного слоя трубопровода. Длина опорных колец может быть 50 или 100 мм. Рекомендации по длине опорного цилиндра следующие, при диаметре трубопровода до 420 мм включительно длина опорного кольца может быть 50 мм. При внешнем диаметре, изолируемого трубопровода, больше 420 мм рекомендуется применять опорные кольца длиной 100 мм.

Кольца опорные базальтовые состоят минимум из 2 элементов и плотно соединяются между собой с помощью шип-паз соединения тип «ласточкин хвост» сдвижением вдоль длины друг друга. При этом образуется единая несущая опорная конструкция вокруг трубопровода, способная выдержать вес покровного слоя оцинкованных кожухов.

Опорные кольца ОККВ АМАКС используются в сочетании с матами теплоизоляционными на трубопроводах с покрытием оцинкованной сталью, особенно при толщине оцинкованной стали 0,7 мм и более.

Также опорные кольца используются при ограниченном бюджете Заказчика. При этом цилиндры марки ЦКВ-80 или ЦКВ-100 или маты прошивные чередуются со вставками опорных колец. Нужно обеспечить минимум 2 точки опоры для кожуха длиной 1250 мм.

Стандартизация и сертификаты цилиндров опорных теплоизоляционных, опорных колец

Цилиндры опорные минераловатные выпускаются в строгом соответствии с ТУ завода-изготовителя и ГОСТ 23208-2003.

Техническая документация на опорные базальтовые кольца АМАКС

  • Технический лист на цилиндры минераловатные АМАКС (скачать)
  • Альбом технических решений конструкций теплоизоляционных материалами АМАКС
